Potence de levage murale : Efficacité, sécurité et prévention des TMS
Principaux points à retenir
Vous luttez contre les contraintes de manutention et les risques liés aux charges lourdes dans vos espaces industriels ?
La potence levage murale, solution compacte et robuste, se fixe sur des murs ou poteaux pour libérer l’espace au sol tout en assurant un levage précis. Compatible avec des palans à chaîne électrique ou à câble, elle s’adapte à des secteurs stratégiques comme l’automobile ou la métallurgie grâce à ses options de fixation variées (ceinturage, crapautage) et sa conception pensée pour durer.
Découvrez comment ce dispositif réduit les TMS, optimise l’ergonomie des postes et assure la protection optimale des opérateurs, s’imposant comme une solution d’avenir pour une manutention sûre et efficace.
Table des matières
1. La potence de levage murale : une solution compacte pour une manutention optimisée
2.Choisir le bon modèle : caractéristiques techniques et types de potences morales
3. Installation et fixation : les étapes clés pour une sécurité optimale
4. Exemples d’usages et applications en milieu industriel
5. La potence de levage murale : un investissement pour la santé et l’ergonomie au travail
6. Un équipement pensé pour durer : maintenance et règles de sécurité
1. La potence de levage murale : une solution compacte pour une manutention optimisée
Qu’est-ce qu’une potence de levage murale ?
Une potence murale est un équipement fixé à un mur ou une structure existante pour manutentionner des charges sans occuper l’espace au sol. Adaptée aux ateliers à espace restreint, elle supporte jusqu’à 2000 kg grâce à une structure en acier soudé haute résistance.
Dotée d’un bras pivotant jusqu’à 360°, elle permet un positionnement précis des charges. Équipée d’un palan électrique à chaîne, elle inclut des systèmes de sécurité (butées, verrouillages) pour éviter les mouvements imprévus. Certains modèles intègrent des freins automatiques en cas de surcharge.
Pourquoi choisir une fixation murale ?
La fixation murale libère le sol pour d’autres usages. Idéale pour optimiser l’espace dans des ateliers encombrés, elle s’adapte aux bâtiments existants via boulonnage, ancrage ou ceinturage, sans travaux lourds. Particulièrement utile dans l’automobile ou la logistique.
Avec une portée jusqu’à 6 mètres et une rotation de 180°, elle couvre une zone semi-circulaire. Parfaite pour alimenter des machines-outils ou déplacer des bobines industrielles avec un palan, même en environnement exigeant.
Associée à un palan, cette solution réduit les TMS en automatisant le levage. Les opérateurs évitent les efforts intenses, limitant les blessures au dos. Elle répond aux normes en vigueur pour la sécurité industrielle, avec des contrôles annuels obligatoires.
2. Choisir le bon modèle : caractéristiques techniques et types de potences murales
Les critères techniques essentiels
Le choix d’une potence murale repose sur trois paramètres clés : la capacité de charge maximale (CMU), la portée, et l’angle de rotation. Ces éléments conditionnent l’efficacité de la manutention industrielle.
La capacité de charge varie de 125 kg à 5 tonnes selon les modèles. Une marge de sécurité de 20 % est recommandée par rapport à la charge maximale à soulever. Les versions triangulées en profil HE supportent jusqu’à 2 000 kg, tandis que les structures mécano-soudées atteignent 5 tonnes.
La portée, soit la longueur du bras, influence la zone de travail. Les modèles standards couvrent jusqu’à 5 mètres, certains extensibles atteignant 9 mètres. Les potences articulées offrent une portée ajustable entre 2 et 5 mètres.
L’angle de rotation détermine la flexibilité d’utilisation. Les versions manuelles proposent 180° à 270°, tandis que les modèles motorisés permettent une rotation intégrale à 360°, réduisant les efforts physiques.
Profil de flèche et conception : optimiser la hauteur de levage
Le profil de flèche influence directement la hauteur de levage. Deux configurations dominent : le profil IPE classique et le profil creux type OMEGA.
Le profil IPE, robuste, convient aux charges lourdes mais limite légèrement la hauteur de levage. Le profil creux OMEGA, plus léger, facilite un déplacement fluide du chariot, idéal pour les mouvements fréquents.

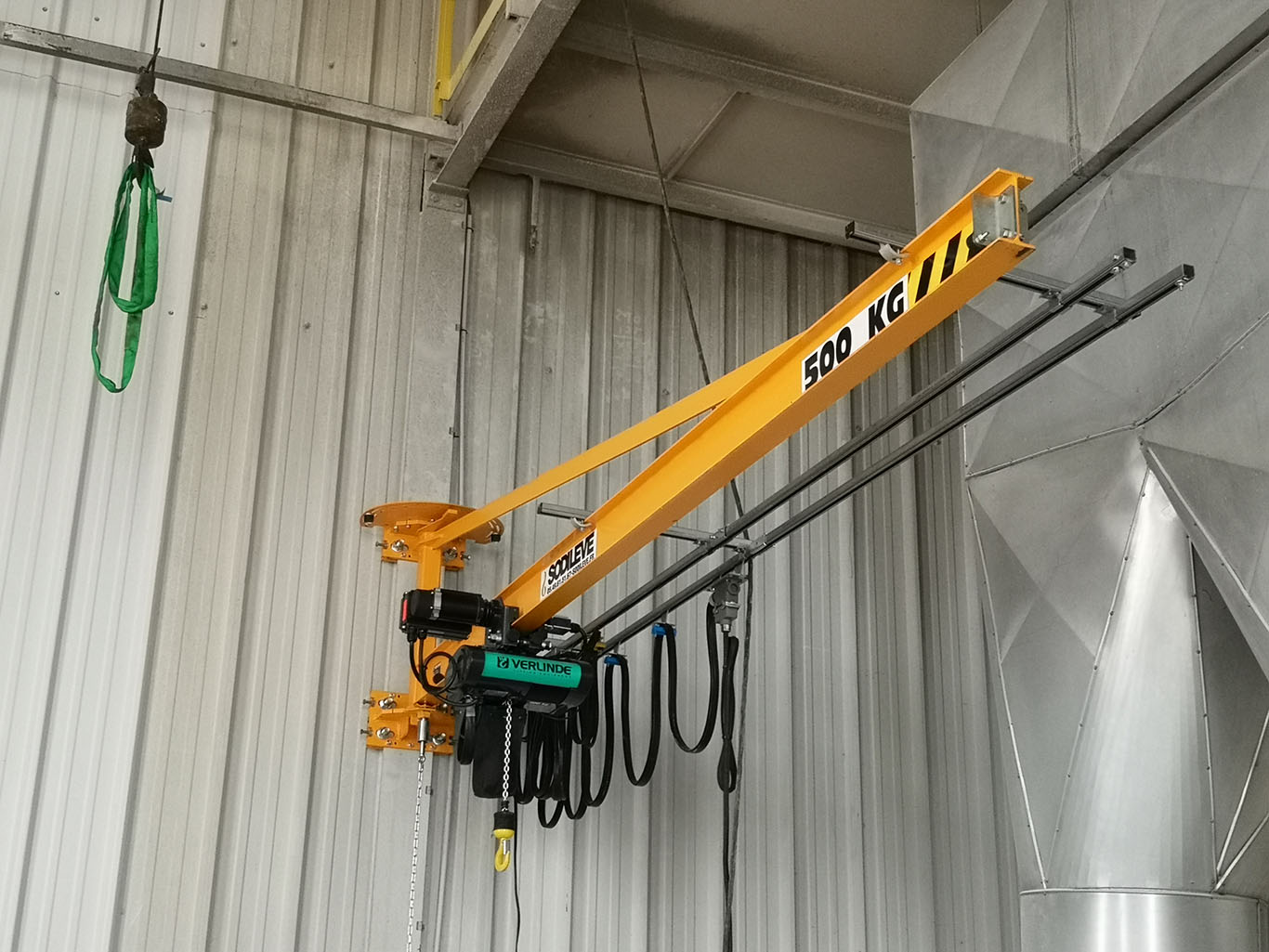

La potence murale inversée libère jusqu’à 30 % d’espace vertical en plaçant la flèche au-dessus du tirant de renfort. Elle est adaptée aux espaces à faible hauteur sous plafond.
| Type de potence | Profil de flèche courant | Principal avantage | Idéal pour… |
|---|---|---|---|
| Potence murale triangulée | IPE | Robustesse et polyvalence | Applications industrielles générales sans contrainte de hauteur majeure |
| Potence murale à profil creux | OMEGA | Déplacement fluide et sans effort du chariot | Postes de travail nécessitant des mouvements rapides et une grande maniabilité |
| Potence murale inversée | IPE ou Creux | Hauteur de levage maximale | Ateliers avec une faible hauteur sous plafond ou sous un pont roulant |
| Potence murale articulée | IPE ou Creux | Contournement d’obstacles | Zones de travail encombrées ou pour desservir plusieurs postes |
Les potences murales articulées, avec un bras secondaire tournant à 300°, s’adaptent aux espaces complexes. Leur conception répond aux normes de sécurité grâce à des options comme les interrupteurs muraux cadenassables. Une certification CE et des inspections annuelles des boulons (classe 10.9) garantissent leur fiabilité.
3. Installation et fixation : les étapes clés pour une sécurité optimale
La préparation du support : une étape non négociable
La solidité du support est un impératif absolu. Un mur en béton ou un poteau métallique doit répondre à des critères de résistance calculés par un bureau d’études. Ces experts évaluent la portée de la potence et les contraintes induites par la contre-flèche du bras. Tout défaut de préparation peut provoquer une déformation du support ou une défaillance pendant l’utilisation. Le fabricant n’est pas responsable de la structure porteuse, soulignant la nécessité d’une étude rigoureuse.
Le processus de fixation détaillé
Pour une fixation robuste, suivez ces étapes :
- Positionnez la potence face au support et engagez les boulons (classe 10.9) sans les serrer complètement. Ces boulons sont choisis pour leur résistance à la traction.
- Vérifiez la verticalité du montant et l’horizontalité du bras avec un niveau électronique. Une contre-flèche légère compense la flexion sous charge.
- Testez la rotation sur 270° minimum pour repérer des points durs.
- Serrez les boulons M24 à 66 daN.m ou M27 à 96 daN.m avec une clé dynamométrique pour éviter des couples irréguliers.
- Faites certifier l’installation par un organisme accrédité avant la première utilisation. Cette certification inclut des épreuves statiques (1,25 fois la charge) et dynamiques (1,1 fois la charge) pour valider la stabilité.

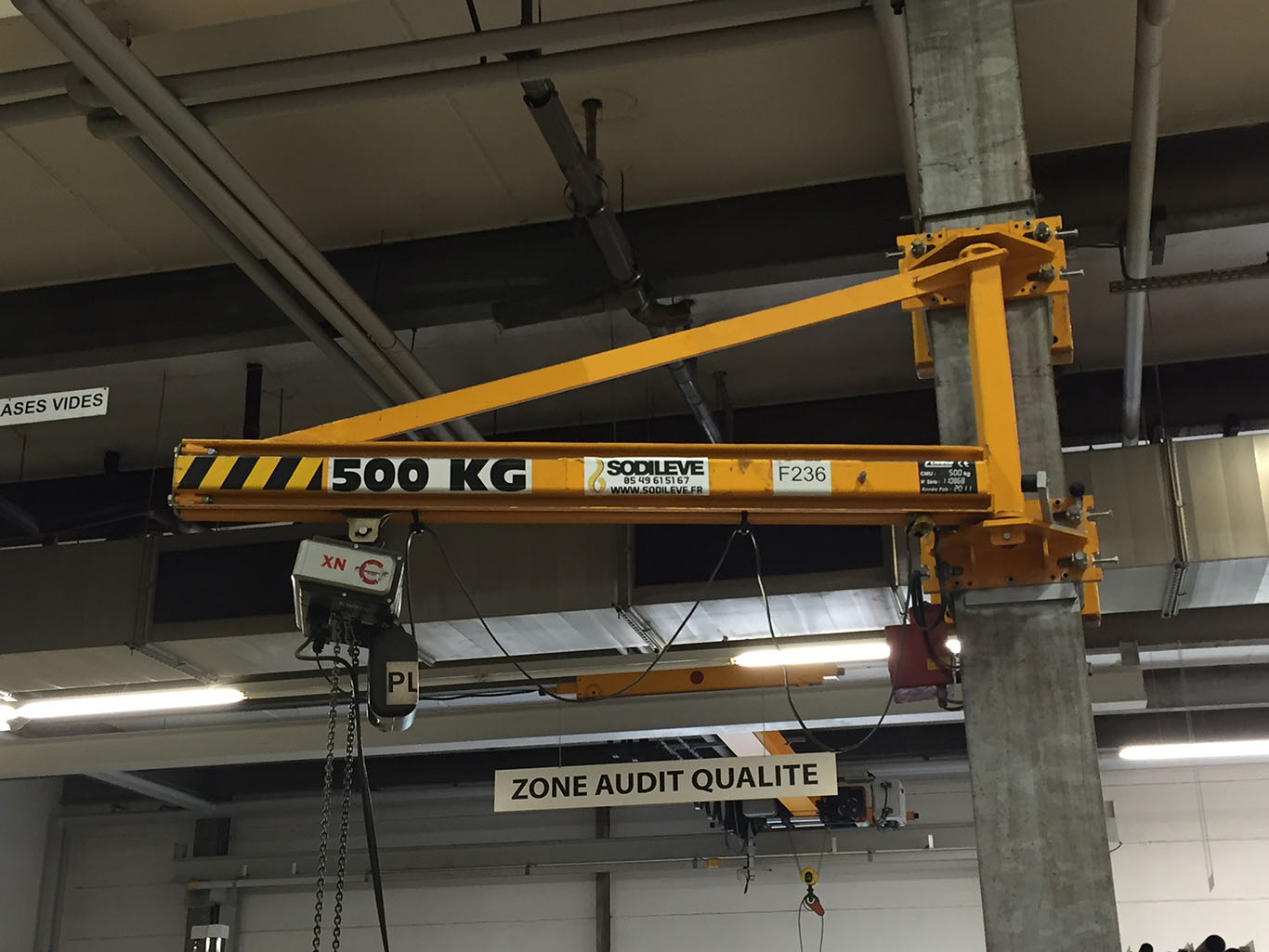

Les alternatives de fixation sur poteau
Pour les poteaux HEA ou IPE, le KITFIX de Comege propose deux méthodes :
- Ceinturage : Utilise des brides serrées par des tiges filetées (ex. M18 à 14 daN.m). Adapté aux poteaux de largeur supérieure à 200 mm.
- Crapautage : Emploie des « crapauds » fixés aux ailes du profilé. Les vis M20 doivent atteindre 29 daN.m pour garantir l’adhérence. Méthode appréciée en rénovation pour préserver le poteau.
Les kits KITFIX, compatibles avec les modèles PMTC, PMT ou PMI, incluent boulonnerie et notices. Une fois fixée, une inspection annuelle reste obligatoire pour vérifier le serrage des fixations.
4. Exemples d’usages et applications en milieu industriel
La potence murale au cœur de la production
Les potences murales transforment la manutention dans les ateliers d’assemblage. Avec une capacité allant jusqu’à 1 tonne et un bras de 5 mètres, elles permettent de manipuler des composants métalliques ou des pièces usinées sans effort physique. Leur rotation de 180 à 270° optimise l’accès aux machines-outils comme les tours, fraiseuses ou presses, où elles assurent le chargement/déchargement rapide de charges lourdes. Leur montage sur murs porteurs libère l’espace au sol, idéal pour les zones à flux tendus.
- Ateliers d’assemblage pour la manipulation de composants sur les petites et moyennes séries.
- Postes de maintenance et de réparation pour le levage de moteurs, pompes et autres équipements lourds.
- Alimentation de machines-outils pour le chargement et le déchargement de pièces brutes ou usinées.
- Ateliers de fabrication dans des secteurs stratégiques comme la métallurgie, la plasturgie ou l’automobile.
Un allié indispensable pour la maintenance
Dans les ateliers de réparation, la précision de positionnement des potences murales devient critique. Elles permettent d’extraire des moteurs de châssis ou de manœuvrer des moules d’injection avec une exactitude millimétrique. La combinaison avec des palans électriques élimine les postures pénibles, réduisant les risques de TMS. Un fabricant a constaté une diminution de 40% des arrêts maladie liés aux douleurs dorsales après leur déploiement.
La fixation sur poteaux métalliques via des systèmes de ceinturage ou de « crapautage » garantit une stabilité optimale. Ces équipements, certifiés selon les normes de sécurité, assurent une maintenance efficace même sur des charges complexes. Leur conception modulaire permet d’adapter la portée (jusqu’à 5 mètres) et l’angle de rotation (jusqu’à 360° sur certains modèles), s’adaptant à des configurations exigeantes.
5. La potence de levage murale : un investissement pour la santé et l’ergonomie au travail
L’intégration d’un palan pour un levage sans effort
La potence murale constitue la structure porteuse, mais c’est l’association avec un palan qui permet un levage efficace. Un chariot mobile sur la flèche accueille un palan à chaîne électrique ou à câble, adapté à la capacité de la potence. Cette combinaison gère les mouvements horizontaux et la montée-descente fluide, fixée sur supports renforcés avec boulons de classe 10.9 pour garantir une stabilité optimale.
Comment la potence de levage murale prévient les troubles musculo-squelettiques (TMS)
L’utilisation de potences murales réduit significativement les risques de TMS, liés à la manutention manuelle de charges. En mécanisant le levage, ces équipements éliminent les efforts physiques intenses, les postures pénibles et les blessures fréquentes au dos ou aux épaules. Cela améliore l’ergonomie des postes de travail et le bien-être des équipes dans des secteurs comme l’automobile ou la métallurgie, où les charges lourdes sont fréquentes.
- Réduction de l’effort physique : L’opérateur guide la charge sans la porter, évitant ainsi lombalgies et blessures.
- Amélioration de l’ergonomie du poste : L’opérateur reste droit, sans torsion ni position inconfortable, pour manipuler des pièces sans risque.
- Précision et sécurité accrues : La charge est positionnée en douceur, limitant les chocs et les accidents d’écrasement.
- Valorisation du capital humain : Des retours d’expérience industriels montrent une baisse de l’absentéisme lié aux TMS et une meilleure mixité des équipes sur des tâches auparavant pénibles.
En intégrant ces systèmes, les entreprises renforcent leur politique de prévention et optimisent la productivité. La potence murale, combinée à un palan, s’impose comme une solution incontournable pour sécuriser les opérations de levage. Des modèles motorisés avec rotation jusqu’à 360° et systèmes de sécurité (butées, verrouillages) s’adaptent à chaque secteur. Conforme aux normes, cette solution allie technicité et ergonomie pour réduire la pénibilité et valoriser les compétences humaines.
6. Un équipement pensé pour durer : maintenance et règles de sécurité
Assurer la longévité de votre investissement
Les potences murales sont conçues pour durer, mais leur fiabilité dépend d’une maintenance rigoureuse. Une inspection annuelle du serrage des boulons est indispensable, avec un couple spécifique défini par le fabricant, comme 66 daN.m pour des boulons M24. Cette vérification prévient les risques liés à un desserrage progressif, garantissant une continuité opérationnelle. En suivant les recommandations du manuel technique, vous maximisez la durée de vie de l’équipement, transformant l’investissement initial en une solution pérenne. La simplicité de ces contrôles, combinée à une installation initiale rigoureuse, renforce leur robustesse même en environnement exigeant.
Les règles d’or de la sécurité en levage
Deux principes de sécurité incontournables doivent être appliqués systématiquement : interdire le transport de personnes et éviter de déplacer une charge au-dessus du personnel. Ces règles, issues de la réglementation, protègent contre les accidents graves. Leur respect, associé à l’usage d’une potence murale, permet de créer un environnement de travail où sécurité et efficacité coexistent. En intégrant ces normes dès la mise en service, avec des vérifications par des experts, vous assurez une protection optimale pour vos équipes, tout en optimisant la productivité. La potence s’impose ainsi comme une solution d’avenir pour concilier manutention lourde et prévention des risques. La potence de levage murale s’impose comme une solution fiable pour optimiser l’espace et améliorer la productivité. Avec des capacités allant jusqu’à 5 tonnes et une rotation jusqu’à 270°, elle répond aux exigences industrielles variées. Intégrant des palans ergonomiques, elle prévient les TMS tout en garantissant une sécurité optimale, constituant ainsi un investissement stratégique pour des installations modernes.
