Pont roulant, palan, portique : ce que le câblage change à la fiabilité
Principaux points à retenir
Chaque jour, des milliers d’opérations de levage sont réalisées dans l’industrie, la logistique et la construction, reliant la performance d’un site à la robustesse de ses équipements. Qu’il s’agisse d’un pont roulant, d’un palan ou d’un portique, la fiabilité de ces machines repose sur un ensemble complexe d’éléments, parmi lesquels le câblage joue un rôle souvent sous-estimé, mais pourtant fondamental. La qualité et la conception des systèmes électriques déterminent non seulement la longévité et la sécurité de l’installation, mais aussi son efficacité opérationnelle.
La distinction entre ces équipements est avant tout une question de couverture et de mode d’appui. Un pont roulant, par exemple, s’étend sur toute une travée d’un bâtiment et s’appuie sur sa structure, tandis qu’un portique repose sur le sol et peut être mobile. Le palan, quant à lui, est le dispositif de levage intégré à ces structures, qu’il soit à chaîne ou à câble. Indépendamment de leur architecture spécifique, l’intégrité de leur système nerveux électrique est une condition sine qua non pour éviter des arrêts coûteux et garantir la sécurité des opérateurs.
Table des matières
1.Pont roulant, palan et portique : des fonctions distinctes pour des besoins variés
2.L’importance vitale du câblage dans la performance des systèmes de levage
3.Les défis techniques liés à l’intégration des systèmes électriques
4.Conception sur mesure et expertise sectorielle pour une fiabilité optimale
5. Maintenance préventive et diagnostic : garants de la longévité
6. La fiabilité du câblage : un levier pour la productivité et la sécurité
1. Pont roulant, palan et portique : des fonctions distinctes pour des besoins variés
Dans l’univers de la manutention lourde, le pont roulant et le portique sont deux solutions de levage omniprésentes, bien que leurs applications et leurs modes d’intégration diffèrent. Le pont roulant s’impose fréquemment dans les entrepôts logistiques fermés, car il a l’avantage de libérer entièrement le sol. Il ne gêne ni le passage des chariots élévateurs ni les allées de préparation, et couvre efficacement toute la largeur d’une travée. Son fonctionnement s’appuie sur la structure existante du bâtiment, nécessitant une charpente capable de supporter les efforts de levage.

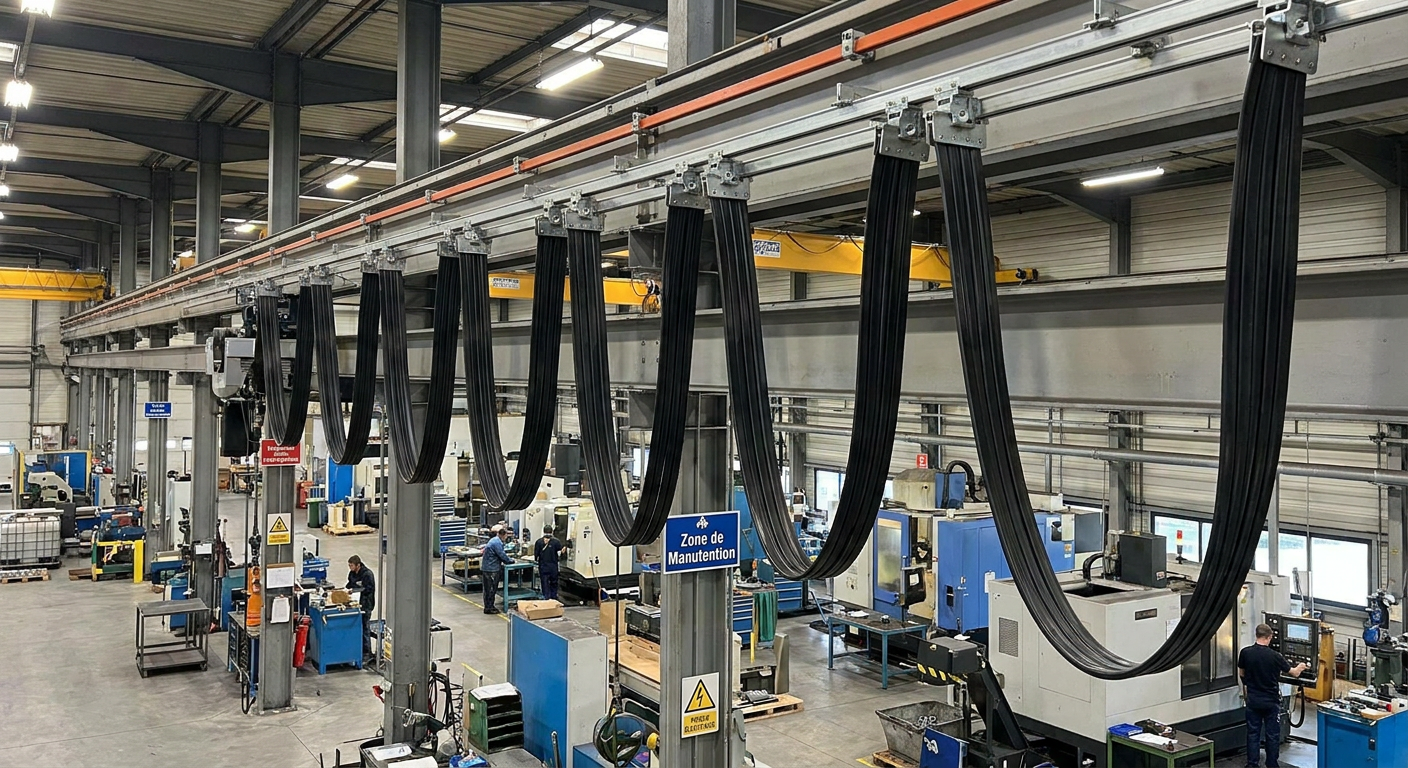

Le portique, en revanche, est le choix privilégié lorsque la charpente du bâtiment ne peut pas reprendre ces efforts, ou quand le besoin de levage se limite à une zone définie, comme un quai de chargement, une zone de transbordement ou une cour extérieure. Sa particularité réside dans son appui au sol, ce qui lui confère une grande autonomie et la possibilité d’être déplacé si nécessaire. Cette flexibilité le rend idéal pour des applications en extérieur ou dans des environnements où l’infrastructure du bâtiment est limitée.

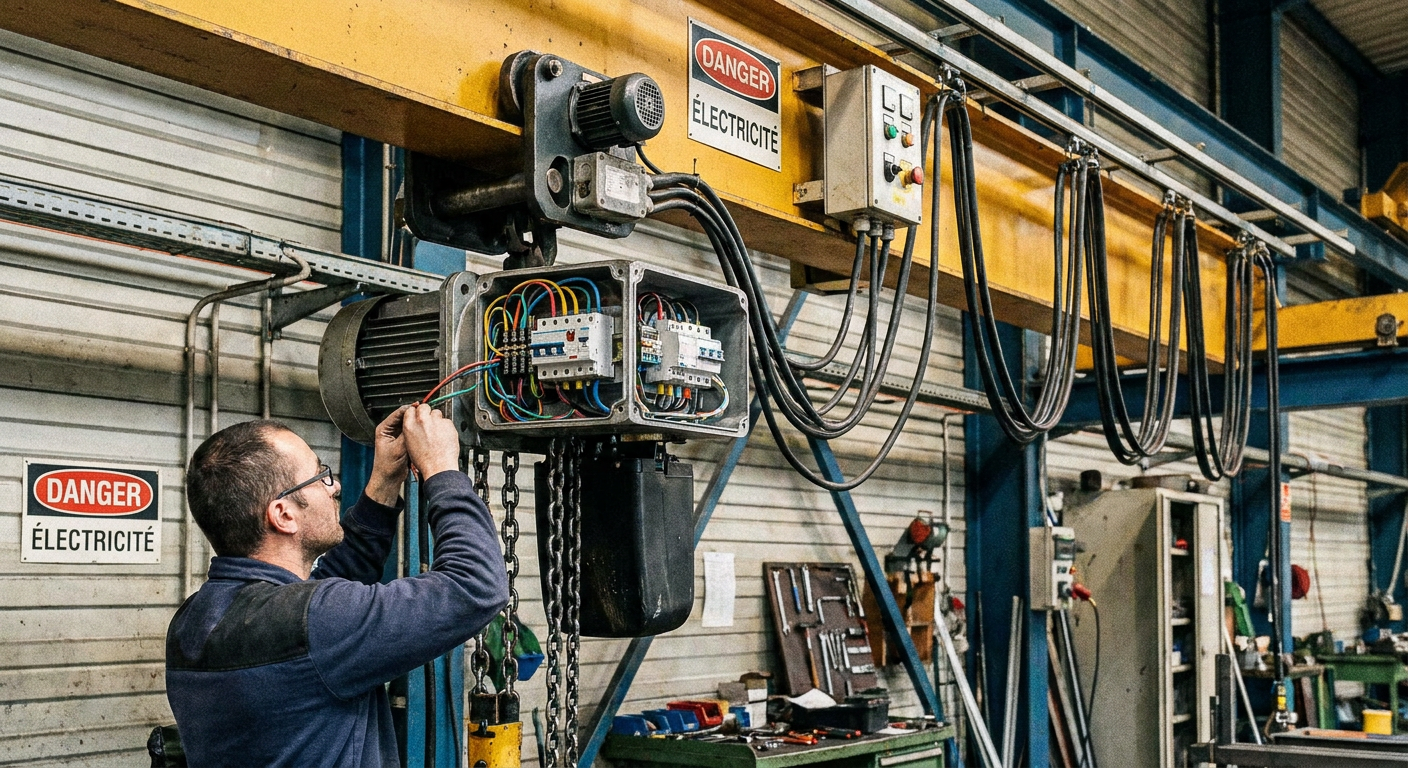

Au cœur de ces deux systèmes se trouve le palan, l’élément qui réalise concrètement l’action de levage. Qu’il soit à câble ou à chaîne, le palan est le moteur des mouvements verticaux, assurant la montée et la descente des charges. Les palans CXT, par exemple, sont conçus pour s’adapter à une large gamme de ponts roulants, grâce à des adaptations préconçues qui facilitent leur installation. Chaque type d’équipement, du simple palan au complexe pont roulant palan, possède ses propres exigences en matière de câblage et d’intégration électrique pour garantir une performance optimale.
2. L’importance vitale du câblage dans la performance des systèmes de levage
Le câblage ne se résume pas à un simple ensemble de fils acheminant l’énergie. Il constitue le système nerveux complet de tout équipement de levage, qu’il s’agisse d’un pont roulant, d’un palan ou d’un portique. Sa fonction première est de transmettre l’alimentation électrique aux moteurs et aux actionneurs, mais il gère également les signaux de commande, les données des capteurs et les informations de sécurité. Sans un câblage irréprochable, aucune opération de levage ne pourrait être effectuée avec précision et, surtout, en toute sécurité.
Dans un environnement industriel exigeant, les câbles sont soumis à des contraintes mécaniques et environnementales intenses. Les vibrations constantes, les mouvements répétitifs, les variations de température, la présence de poussière, d’humidité ou de produits chimiques sont autant de facteurs qui peuvent altérer leur intégrité. Un câblage de qualité supérieure est conçu pour résister à ces agressions, garantissant une transmission de signaux stable et une alimentation électrique ininterrompue. C’est pourquoi la sélection des matériaux, l’isolation et la protection des câbles sont des choix déterminants pour la durée de vie de l’ensemble de l’installation.
La conception des faisceaux électriques est également un facteur prépondérant. Un faisceau bien pensé optimise l’espace, minimise les risques d’interférences et simplifie la maintenance. Il s’agit d’un assemblage organisé de câbles et de fils, souvent gainés et connectés, qui assure la liaison entre les différents composants électriques et électroniques de l’équipement. Une fabrication française de faisceaux électrique, reconnue pour ses standards élevés de qualité et de conformité, s’inscrit dans une démarche de fiabilité accrue pour les systèmes de levage, contribuant à la durabilité et à la performance des machines.
3. Les défis techniques liés à l’intégration des systèmes électriques
L’intégration des systèmes électriques dans les ponts roulants, palans et portiques présente des défis techniques spécifiques qui impactent directement leur fiabilité. Le premier concerne la résistance à l’usure. Les câbles mobiles, comme ceux qui alimentent le chariot d’un pont roulant, sont constamment en mouvement, subissant des flexions et des torsions répétées. Une mauvaise sélection de câbles ou une installation inadéquate peut entraîner une fatigue prématurée du conducteur et de l’isolant, menant à des courts-circuits ou des coupures.
Un autre défi est la protection contre les interférences électromagnétiques (EMI). Dans un environnement industriel où de nombreux équipements électriques fonctionnent simultanément, les signaux de commande peuvent être perturbés. L’utilisation de câbles blindés et une mise à la terre correcte sont essentielles pour assurer l’intégrité des signaux. De plus, la gestion thermique des armoires électriques est capitale. Une surchauffe peut dégrader les composants électroniques et le câblage, réduisant ainsi leur espérance de vie et augmentant les risques de défaillance. La conception des armoires doit permettre une dissipation efficace de la chaleur.
Voici quelques facteurs clés qui influencent la longévité et la performance du câblage :
- La résistance à l’abrasion et aux coupures, essentielle pour les câbles exposés aux frottements.
- La tenue aux agents chimiques (huiles, solvants) et aux UV, cruciale dans certains environnements industriels ou extérieurs.
- La flexibilité et la résistance à la torsion pour les applications en mouvement constant.
- La qualité des connecteurs et des terminaisons, points souvent faibles si mal réalisés.
- L’isolation et le blindage pour la protection contre les interférences et les risques électriques.
Ces considérations techniques soulignent la nécessité d’une expertise pointue dans la conception et la réalisation des systèmes électriques, depuis les faisceaux jusqu’aux armoires de commande complètes.
4. Conception sur mesure et expertise sectorielle pour une fiabilité optimale
La complexité des équipements de levage modernes exige une approche de conception des systèmes électriques qui va au-delà des solutions standards. Chaque pont roulant, chaque palan, chaque portique est unique dans son environnement d’exploitation, ses charges à manipuler et ses cycles de travail. C’est pourquoi une conception sur mesure des faisceaux électriques et des armoires de commande est souvent la clé d’une fiabilité durable.
Cette approche personnalisée implique une analyse approfondie des besoins spécifiques : définition des parcours de câbles, choix des composants adaptés aux contraintes thermiques et mécaniques, et intégration des dernières technologies en matière de capteurs et d’automatisation. Les armoires électriques, véritables centres névralgiques, sont conçues pour loger et protéger les équipements de contrôle, les variateurs de vitesse et les dispositifs de sécurité. Leur agencement interne, la qualité de leurs composants et leur protection contre les éléments extérieurs sont déterminants pour la performance globale du système.
L’expertise dans la fabrication de ces composants électriques sur mesure s’étend à une multitude de secteurs. Des environnements industriels lourds aux plateformes logistiques, en passant par des applications spécifiques exigeant une précision extrême, comme l’aéronautique, les exigences varient considérablement. Dans l’aéronautique, par exemple, les faisceaux électriques doivent répondre à des normes de sécurité et de performance draconiennes, avec des contraintes de poids, de résistance aux vibrations et de fiabilité dans des conditions extrêmes. Cette polyvalence et cette capacité à s’adapter aux standards les plus exigeants sont le reflet d’un savoir-faire technique approfondi.
5. Maintenance préventive et diagnostic : garants de la longévité
La maintenance préventive du câblage et des systèmes électriques est un investissement qui prolonge significativement la durée de vie des équipements de levage et assure une fiabilité constante. Plutôt que d’attendre une panne, une approche proactive permet d’identifier les signes d’usure ou de dégradation avant qu’ils ne deviennent critiques. Cela inclut des inspections visuelles régulières, la vérification de l’intégrité des gaines, le serrage des connexions et le contrôle des paramètres électriques.
Les outils de diagnostic modernes jouent un rôle fondamental dans cette démarche. Les testeurs d’isolation, les caméras thermiques pour détecter les points chauds dans les armoires électriques ou les analyseurs de réseaux peuvent révéler des anomalies invisibles à l’œil nu. Un programme de maintenance bien structuré intègre des fréquences d’inspection adaptées à l’intensité d’utilisation de l’équipement et à son environnement. Cela permet de planifier les remplacements de câbles ou de composants avant qu’ils ne causent des arrêts imprévus.
« Une maintenance rigoureuse et proactive des systèmes électriques est la pierre angulaire d’une exploitation sûre et économiquement viable de tout équipement de levage. Anticiper les défaillances, c’est garantir la continuité de l’activité. »
L’entretien des armoires électriques mérite une attention particulière. Elles doivent être maintenues propres, à l’abri de la poussière et de l’humidité, avec une ventilation adéquate pour éviter toute surchauffe des composants. La documentation technique du fabricant fournit des lignes directrices précieuses pour l’entretien et le remplacement des pièces, assurant que les interventions sont effectuées selon les meilleures pratiques.
6. La fiabilité du câblage : un levier pour la productivité et la sécurité
L’impact de la qualité du câblage sur la productivité et la sécurité des opérations de levage est direct et mesurable. Un système électrique fiable assure un fonctionnement sans accroc, minimisant les temps d’arrêt imprévus qui peuvent paralyser une chaîne de production ou un entrepôt logistique. Chaque minute d’interruption coûte cher, non seulement en termes de production perdue, mais aussi en coûts de réparation d’urgence et de main-d’œuvre. Investir dans un câblage de haute qualité et une intégration experte se traduit par une disponibilité accrue des équipements et une meilleure fluidité des opérations.
En matière de sécurité, un câblage défaillant représente un risque majeur. Des fils dénudés, des connexions lâches ou des isolants endommagés peuvent provoquer des courts-circuits, des arcs électriques, voire des incendies. Ils peuvent aussi entraîner des dysfonctionnements des dispositifs de sécurité, tels que les arrêts d’urgence ou les limiteurs de charge, exposant les opérateurs à des dangers potentiellement graves. La conformité aux normes électriques et une installation professionnelle sont des garanties essentielles contre ces risques.
| Aspect de la fiabilité | Impact sur la productivité | Impact sur la sécurité |
|---|---|---|
| Câblage robuste et adapté | Réduction des pannes et des temps d’arrêt imprévus, augmentation de la disponibilité des équipements. | Diminution des risques d’incendie, de chocs électriques et de dysfonctionnement des sécurités. |
| Conception et intégration expertes | Optimisation des performances et de la précision des mouvements, réduction des erreurs opérationnelles. | Meilleure réactivité des systèmes de contrôle, prévention des accidents liés à des commandes erronées. |
| Maintenance préventive régulière | Identification et correction des problèmes avant qu’ils n’affectent la production. | Maintien des dispositifs de sécurité en parfait état de fonctionnement. |
L’optimisation du câblage contribue à une meilleure efficacité énergétique. Des câbles sous-dimensionnés ou de mauvaise qualité peuvent entraîner des pertes d’énergie par échauffement, augmentant la consommation électrique. Un système bien conçu et entretenu minimise ces pertes, contribuant à une exploitation plus économique et plus respectueuse de l’environnement.
7. Pour une longévité et une performance sans compromis
La fiabilité d’un pont roulant, d’un palan ou d’un portique est intrinsèquement liée à l’excellence de son câblage et de l’ensemble de son système électrique. Ce n’est pas un simple détail, mais un pilier central qui soutient la productivité, la sécurité et la longévité de ces équipements industriels essentiels. De la conception sur mesure des faisceaux et armoires électriques à une maintenance préventive rigoureuse, chaque étape est capitale pour garantir des opérations fluides et sécurisées.
FAQ sur le câblage des équipements de levage
Quelle est la différence entre un pont roulant et un portique en termes de câblage ?
La principale différence réside dans leur structure d’appui. Un pont roulant, s’appuyant sur le bâtiment, a souvent des câbles fixés le long de la travée et des câbles mobiles pour le chariot. Un portique, s’appuyant au sol, peut nécessiter des câbles d’alimentation plus longs et parfois des solutions de gestion de câbles pour sa mobilité.
Pourquoi la qualité des faisceaux électriques est-elle si importante ?
La qualité des faisceaux électriques assure une transmission fiable de l’énergie et des signaux de commande. Des faisceaux bien conçus et fabriqués résistent mieux aux contraintes mécaniques, thermiques et chimiques, réduisant les risques de pannes et prolongeant la durée de vie de l’équipement.
Comment la maintenance préventive du câblage contribue-t-elle à la sécurité ?
La maintenance préventive permet de détecter et de corriger les signes d’usure ou de dégradation du câblage avant qu’ils ne compromettent les fonctions de sécurité. Cela inclut la vérification des isolants, des connexions et des protections, évitant ainsi les risques de courts-circuits, d’incendies ou de défaillances des dispositifs d’arrêt d’urgence.
Dans quels environnements les exigences de câblage sont-elles les plus strictes ?
Les environnements à fortes vibrations, à températures extrêmes, en présence de produits chimiques corrosifs ou de poussières abrasives, ainsi que les secteurs exigeant une fiabilité absolue comme l’aéronautique, imposent les exigences les plus strictes en matière de conception et de matériaux de câblage.
En somme, le choix et l’entretien du câblage ne sont pas des aspects à négliger, mais des leviers stratégiques pour toute entreprise souhaitant optimiser ses performances et assurer la sécurité de ses équipes. Une compréhension approfondie de ces enjeux permet de prendre des décisions éclairées, garantissant ainsi la pérennité et l’efficacité des investissements en équipement de levage.
