Palan monorail : guide technique, normes et tarifs 2026
Principaux points à retenir
La performance d’un palan monorail repose sur une adéquation stricte entre la charge maximale d’utilisation et la rigidité du profilé IPE ou IPN. Cette précision technique garantit la sécurité des opérateurs et la durabilité du système. Pour une installation conforme aux Eurocodes, l’application du coefficient dynamique de 1,20 et le respect de la flèche L/500 sont indispensables.
Optimisez votre logistique industrielle avec un palan monorail performant et sécurisé. Ce guide technique détaille les exigences de l’Eurocode 3, de la flèche L/500 aux coefficients dynamiques de 1,20. Découvrez comment configurer votre installation sur mesure pour garantir une manutention fluide et conforme aux normes.
1. Architecture technique du palan monorail et composants clés
Après avoir survolé les besoins globaux, entrons dans le vif du sujet avec la structure même de ces machines. Pour bien choisir votre équipement, il faut d’abord tout savoir sur les appareils de levage et leur configuration mécanique.

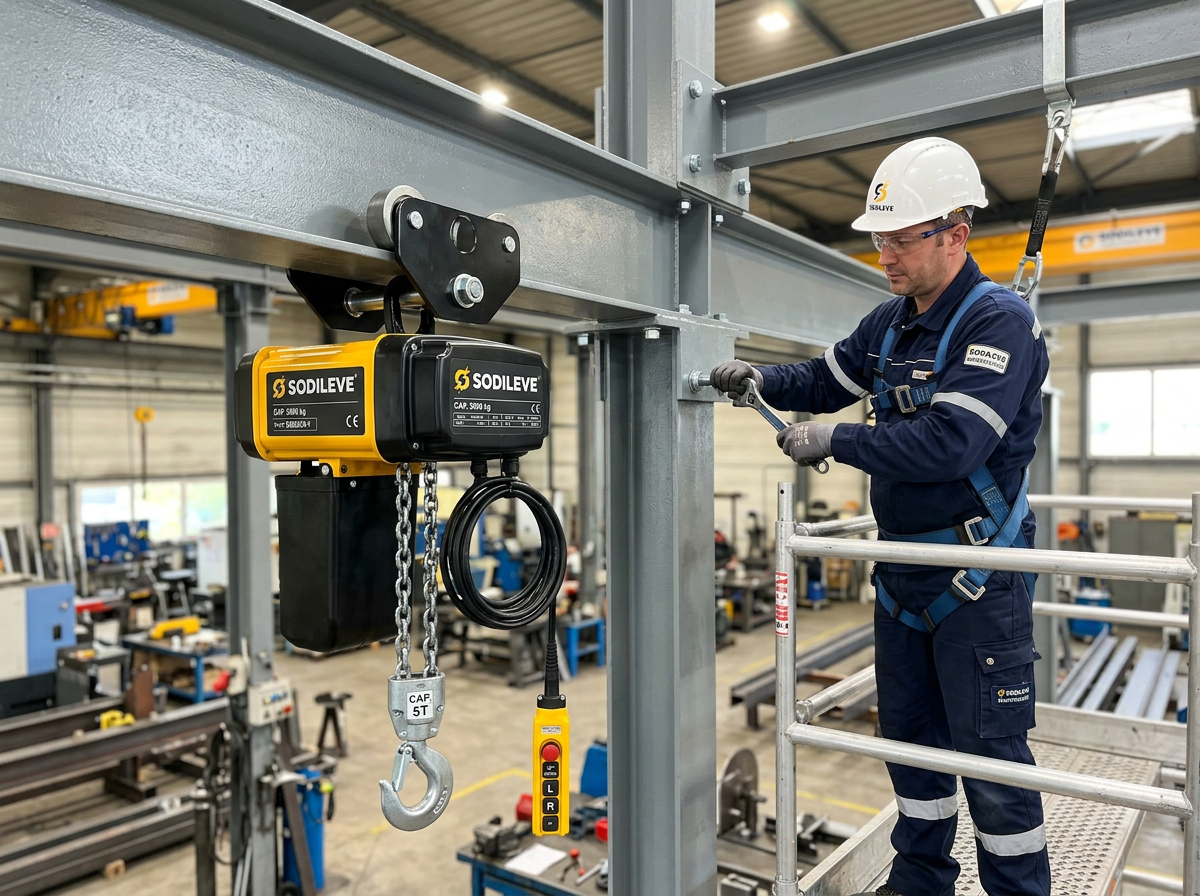

Le système repose sur une poutre unique servant de chemin de roulement. En 2026, la précision des calculs ELS (État Limite de Service) selon l’Eurocode 3 reste la norme pour garantir la pérennité de votre appareil de levage & engin de manutention.
En fait, la rigidité de l’ensemble dépend directement de l’interaction entre le profilé et le chariot. Un palan de levage performant ne peut s’exprimer pleinement que sur une structure parfaitement dimensionnée.
Sélection des profilés et types de chariots
Les profilés acier IPE ou IPN constituent l’ossature du monorail. Le choix entre ces deux standards dépend de la portée nécessaire et de la rigidité attendue pour la structure.
Le chariot, lui, s’adapte à l’usage. Un modèle à poussée manuelle convient aux charges légères, tandis qu’une version électrique est préférable pour un usage intensif. Le roulement doit rester fluide.
L’adéquation entre la largeur du fer et les galets est fondamentale. C’est un point de sécurité majeur pour éviter toute usure prématurée ou déraillement.
Motorisation et options de translation
La translation par chaîne est une option économique. Elle offre une précision satisfaisante sur des distances courtes. C’est la solution idéale pour accompagner un palan manuel.
La motorisation électrique réduit drastiquement la fatigue de l’opérateur. Elle permet de couvrir de longues distances rapidement. La vitesse est souvent ajustable grâce à un variateur de fréquence.
Des butées de fin de course protègent l’installation. Ces accessoires mécaniques stoppent la course avant le choc. La sécurité de vos équipes en dépend directement.
- Alimentation par festons
- Télécommande radio
- Variateurs de fréquence
Gestion des courbes et de l’espace restreint
Les rails cintrés permettent des trajectoires complexes en atelier. Le monorail suit alors précisément vos besoins de production. Cela fluidifie les flux sans aucune rupture de charge.
La hauteur perdue est un défi dans les bâtiments bas. Il faut alors privilégier des composants compacts. Vous gagnez ainsi des centimètres sous crochet pour vos manipulations.
L’intégration s’adapte aux structures existantes. Le bureau d’études de Sodileve ajuste les fixations aux poutres réelles. Vous évitez ainsi de lourds travaux de maçonnerie coûteux.
2. Calculs de charge et conformité aux normes Eurocodes
Une fois la structure définie, il faut s’assurer que l’ensemble résiste aux forces en jeu sans faillir.
Détermination de la CMU et coefficients dynamiques
La charge maximale d’utilisation (CMU) définit la capacité nominale de votre équipement. Cette limite garantit un levage sécurisé. Elle doit figurer de manière indélébile sur le corps du palan monorail.
L’Eurocode 1 impose un coefficient dynamique de 1,20. Ce ratio majore les charges statiques pour anticiper les secousses et accélérations. Cette marge protège durablement votre structure porteuse contre les sollicitations brutales.
Le poids propre du palan et du chariot influence aussi le calcul global. Ce poids mort s’ajoute à la charge utile. La somme de ces forces détermine la contrainte réelle exercée sur la poutre.
Pour approfondir ces notions, consultez notre guide sur la Sécurité appareil levage. Vous y trouverez les détails des protocoles de protection réglementaires indispensables.
Vérification de la flèche et des contraintes locales
Le critère de flèche verticale est fixé à L/500 par l’Eurocode 3. Le rail ne doit pas subir de flexion excessive sous la charge. Une déformation trop prononcée fatigue l’acier et entrave le roulement.
L’analyse des contraintes de Von Mises valide la résistance de la semelle du profilé. C’est ici que la pression des galets est la plus forte. Les fixations et crapaudages doivent aussi résister aux efforts de cisaillement.
| Paramètre technique | Seuil réglementaire | Objectif sécurité |
|---|---|---|
| Flèche maximale | Valeurs L/500 | Limiter la fatigue |
| Coefficient dynamique | Ratio 1.2 | Anticiper les chocs |
| Marquage CE | Plaque signalétique | Conformité européenne |
| CMU | Affichage clair | Éviter la surcharge |
Les experts de Sodileve accompagnent les industriels dans la définition de solutions sur mesure. Le respect de ces seuils assure la réversibilité totale des déformations après chaque cycle de manutention.
3. Prix et budget pour chariots et rails
Parlons maintenant d’argent, car un investissement bien calibré est la clé de la rentabilité industrielle.
Les chariots manuels s’avèrent très abordables pour les petits ateliers. Comptez quelques centaines d’euros selon la capacité de charge. Les modèles basiques débutent parfois sous la barre des vingt euros.
Le budget des rails sur mesure dépend du métrage et des courbes. L’acier galvanisé ou peint influe sur la facture. Une installation complète de deux tonnes peut atteindre environ 20 000 euros hors pose.
Le palan pneumatique marque une différence notable. Cette option coûte plus cher à l’achat. Pourtant, elle devient indispensable en zone ATEX. Le retour sur investissement reste rapide.
Vous pouvez consulter les solutions de Palan pneumatique Atex pour comparer. Ces équipements spécifiques répondent aux contraintes de sécurité.
4. Rentabilité de la maintenance et durabilité
Les vérifications périodiques obligatoires (VGP) débutent dès 60 euros. Anticiper les pannes évite des arrêts de production coûteux. C’est une véritable assurance pour votre activité industrielle quotidienne.
Les traitements contre la corrosion sont fondamentaux en milieu humide. Une protection spécifique prolonge la vie du rail. L’investissement initial se trouve ainsi mieux protégé contre les agressions chimiques.
Un monorail bien entretenu affiche une longévité exceptionnelle. Avec un graissage régulier des galets, le système dure des décennies. La maintenance n’est pas une dépense mais un gain net.
Pour garantir cette pérennité, surveillez ces points de contrôle :
- État des soudures de la structure.
- Usure des galets du chariot.
- Serrage de la boulonnerie.
- État du câble ou de la chaîne.
5. Expertise Sodileve pour vos installations sur mesure
Pour finir, voyons pourquoi l’accompagnement d’un professionnel change tout dans la réussite de votre projet.
Sodileve apporte un appui technique indispensable pour vos structures porteuses. Nos ingénieurs valident systématiquement la capacité réelle de votre bâtiment à recevoir l’installation. C’est un gage de sérénité absolue.
Nous assurons la personnalisation complète des chemins de roulement. Chaque atelier possède ses propres contraintes spatiales. Le sur-mesure permet d’optimiser chaque mètre carré disponible sans jamais gêner vos autres postes de travail.
Le bureau d’études se charge de la conception de solutions sécurisées. Nous intégrons les dispositifs anti-chute et les fins de course dès le plan initial. Absolument rien n’est laissé au hasard.
Consultez nos experts pour la Maintenance appareil de levage. Ce suivi rigoureux garantit la pérennité de vos équipements après l’installation.
6. Services d’accompagnement et mise en service
Nous réalisons des essais en charge systématiques avant toute exploitation. Cette étape finale s’avère cruciale. On teste le pont roulant ou le monorail avec des poids réels pour valider le montage.
La formation technique des opérateurs est incluse dans notre prestation. Un personnel bien formé utilise mieux le matériel. Cela réduit drastiquement les risques d’accidents et l’usure prématurée des composants.
Vous bénéficiez d’une grande disponibilité du service après-vente. En cas de besoin, une équipe intervient rapidement pour un diagnostic précis. La proximité géographique constitue un critère de choix essentiel.
Voici un aperçu des prestations incluses lors de la livraison de votre matériel :
- Montage complet sur votre site industriel.
- Réalisation des épreuves de charge réglementaires.
- Remise du dossier technique et certificat de conformité.
- Formation initiale de l’utilisateur final.
Le palan monorail constitue une solution de manutention performante pour optimiser vos flux industriels linéaires. En respectant les normes Eurocodes et en sollicitant un bureau d’études pour une installation sur mesure, vous garantissez la sécurité de vos opérateurs et la longévité de votre matériel. Quel type de configuration répondrait le mieux à vos contraintes d’espace.
